Z41X型 明杆软密封闸阀

产品说明

Z41X-10、Z41X-16Q 型明杆软密封闸阀:手动、法兰连接、明杆楔式刚性单闸板,阀座密封面材料为丁晴橡胶,公称压力PN10,阀体材料为铸铁(Z41X-10)、球墨铸铁(Z41X-16Q)的软密封闸阀。

产品性能参数

Z41X-10、Z41X-16Q 型明杆软密封闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z41X-10

10

1.0

≤80

Z41X-16Q

16

1.6

≤80

产品零部件材料

Z41X-10、Z41X-16Q 型明杆软密封闸阀零部件材料



型号

材料



阀体、阀盖

阀杆

衬胶闸板

填料



Z41X-10

灰铸铁

铬镍不锈钢

球墨铸铁(丁晴橡胶)

丁晴橡胶



Z41X-16Q

球墨铸铁

铬镍不锈钢

球墨铸铁(丁晴橡胶)

丁晴橡胶



产品外形及结构尺寸

Z41X-10 型明杆软密封闸阀主要外形及结构尺寸(mm)

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

20

3

4×Φ19

65

190

185

145

118

20

3

4×Φ19

80

203

200

160

132

22

3

8×Φ19

100

229

220

160

132

22

3

8×Φ19

125

254

250

210

184

26

3

8×Φ19

150

267

285

240

211

26

3

8×Φ23

200

229

340

295

266

26

3

8×Φ23

250

330

395

350

319

28

4

12×Φ23

300

356

445

400

370

28

4

12×Φ23

350

381

505

460

429

30

4

16×Φ23

400

406

565

515

480

32

4

16×Φ28

450

432

615

565

530

32

4

20×Φ28

500

457

670

620

582

34

4

20×Φ28

600

508

780

725

682

36

5

20×Φ31



Z41X-16Q 型明杆软密封闸阀主要外形及结构尺寸(mm)

DN

L

D

D0

D1

b

f

z×Φd

50

178

165

125

99

19

3

4×Φ19

65

190

185

145

118

19

3

4×Φ19

80

203

200

160

132

19

3

8×Φ19

100

229

220

180

156

19

3

8×Φ19

125

254

250

210

184

19

3

8×Φ19

150

267

285

240

211

19

3

8×Φ23

200

229

340

295

266

20

3

12×Φ23

250

330

405

355

319

22

3

12×Φ28

300

356

460

410

370

24.5

4

12×Φ28

350

381

520

470

429

26.5

4

16×Φ28

400

406

580

525

480

28

4

16×Φ31

450

432

640

585

548

30

4

20×Φ31

500

457

715

650

609

31.5

4

20×Φ34

600

508

840

770

720

36

5

20×Φ37

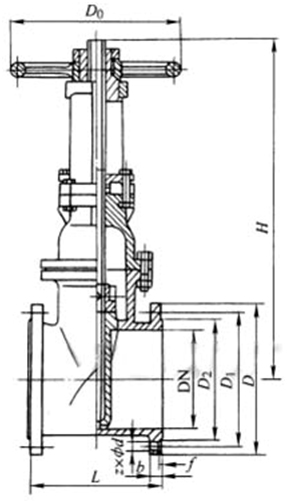

产品外形及结构尺寸示意图
