产品说明
Z540H、Z540Y、Z540W 型PN16~PN160 钢制锥齿轮传动楔式闸阀：锥齿轮驱动、法兰连接、明杆楔式弹性闸板，阀座密封面材料为堆焊合金（Z540H-16C~160 Z540Y-16C~160 Z540Y-16I~160I Z540Y-16P~160P Z540Y-16R~160R）、不锈钢（Z540W-16P~160P Z540W-16R~160R），公称压力PN16~PN160，阀体材料为碳素钢（Z540H-16C~160 Z540Y-16C~160）、铬钼合金钢（Z540Y-16I~160I）、不锈钢（Z540W-16P~160P Z540Y-16P~160P Z540W-16R~160R Z540Y-16R~160R）的闸阀。
产品性能参数
| Z540H、Z540Y、Z540W 型PN16~PN160 钢制锥齿轮传动楔式闸阀主要性能参数 | ||||
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| Z540H-16C-160 | 16~160 | 1.6~16.0 | ≤425 | 水、蒸汽、油品 |
| Z540Y-16C-160 | 16~160 | 1.6~16.0 | ||
| Z540Y-16I-160 | 16~160 | 1.6~16.0 | ≤550 | 蒸汽、油品 |
| Z540W16P-40P | 16~40 | 1.6~4.0 | ≤150 | 弱腐蚀性介质 |
| Z540Y-16P-160P | 16~160 | 1.6~16.0 | ||
| Z540W-16R-40R | 16~40 | 1.6~4.0 | ≤150 | 腐蚀性介质 |
| Z540Y-16R-160R | 16~160 | 1.6~16.0 | ||
| Z540Y-16PⅠ~40PⅠ | 16~40 | 1.6~4.0 | ≤650 | 热烟气等 |
| Z540Y-16PⅡ~0PⅡ | 16~40 | 16~4.0 | ||
产品零部件材料
| Z540H、Z540Y、Z540W 型PN16~PN160 钢制锥齿轮传动楔式闸阀零部件材料 | |||||
| 型号 | 材料 |
| |||
| 阀体、阀盖、闸板 | 阀杆 | 密封面 | 填料 |
| |
| Z540H-16C~160 | 碳素钢 | 碳素钢 | 堆焊铁基合金 | 石棉石墨或柔性石墨 |
|
| Z540Y-16C~160 | 堆焊硬质合金 |
| |||
| Z540Y-16I~160I | 铬钼合金钢 | 铬钼合金钢 | 堆焊硬质合金 | 柔性石墨 |
|
| Z540W-16P~160P | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 本体材料 | 聚四氟乙烯 |
|
| Z540Y-16P~160P | 堆焊硬质合金 | 柔性石墨 |
| ||
| Z540W-16R~160R | 铬镍钼钛不锈钢 | 铬镍钼钛不锈钢 | 本体材料 | 聚四氟乙烯 |
|
| Z540Y-16R~160R | 堆焊硬质合金 |
| |||
| Z540Y-16PⅠ~40PⅠ | 铬镍钛不锈钢 | 铬镍钛不锈钢 | 堆焊硬质合金 | 柔性石墨 |
|
| Z540Y-16PⅡ~40PⅡ |
| ||||
产品外形及结构尺寸
| Z540H、Z540Y、Z540W 型PN16 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm） | |||||||||
| DN | L | H | D0 | 重量/kg | DN | L | H | D0 | 重量/kg |
| 300 | 500 | 1310 | 640 | 504 | 600 | 800 | 2410 | 640 | 2140 |
| 350 | 550 | 1468 | 640 | 674 | 700 | 900 | 2600 | 640 | 3275 |
| 400 | 600 | 1780 | 640 | 950 | 800 | 100 | 2860 | 720 | 3920 |
| 450 | 650 | 1880 | 640 | 1300 | 900 | 1100 | 3170 | 720 | 4435 |
| 500 | 700 | 2110 | 640 | 1530 | — | — | — | — | — |
| Z540H、Z540Y、Z540W 型PN25 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm） | |||||||||
| DN | L | H | D0 | 重量/kg | DN | L | H | D0 | 重量/kg |
| 300 | 500 | 1310 | 640 | 504 | 600 | 800 | 2410 | 640 | 2150 |
| 350 | 550 | 1468 | 640 | 680 | 700 | 900 | 2600 | 640 | 3290 |
| 400 | 600 | 1780 | 640 | 960 | 800 | 1000 | 2860 | 720 | 3940 |
| 450 | 650 | 1880 | 640 | 1310 | 900 | 1100 | 3170 | 720 | 4450 |
| 500 | 700 | 2110 | 640 | 1540 | — | — | — | — | — |
| Z540H、Z540Y、Z540W 型PN40 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm） | |||||||||
| DN | L | H | D0 | 重量/kg | DN | L | H | D0 | 重量/kg |
| 300 | 750 | 1500 | 640 | 630 | 450 | 1052 | 2320 | 640 | 1720 |
| 350 | 850 | 1960 | 640 | 985 | 500 | 1150 | 2450 | 640 | 2040 |
| 400 | 950 | 2170 | 640 | 1430 | 600 | 1350 | 2940 | 640 | 3050 |
| Z540H、Z540Y、Z540W 型PN63 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm） | |||||||||
| DN | L | H | D0 | 重量/kg | DN | L | H | D0 | 重量/kg |
| 200 | 550 | 1420 | 550 | 430 | 350 | 850 | 2060 | 640 | 840 |
| 250 | 650 | 1580 | 640 | 530 | 400 | 950 | 2270 | 640 | 1410 |
| 300 | 750 | 1770 | 640 | 590 | — | — | — | — | — |
| Z540H、Z540Y、Z540W 型PN100 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm） | |||||||||
| DN | L | H | D0 | 重量/kg | DN | L | H | D0 | 重量/kg |
| 200 | 550 | 1490 | 550 | 730 | 350 | 850 | 2180 | 640 | 1700 |
| 250 | 650 | 1720 | 640 | 900 | 400 | 950 | 2390 | 640 | 2500 |
| 300 | 750 | 4890 | 640 | 1200 | — | — | — | — | — |
| Z540H、Z540Y、Z540W 型PN160 钢制锥齿轮传动楔式闸阀主要外形及结构尺寸（mm） | |||||||||
| DN | L | H | D0 | 重量/kg | DN | L | H | D0 | 重量/kg |
| 150 | 600 | 1250 | 550 | 492 | 200 | 750 | 1520 | 550 | 780 |

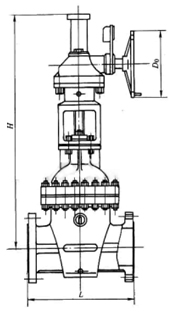

产品外形及结构尺寸示意图
