Z40X型 软密封闸阀

产品说明

Z40X-10、Z40X-16 型弹性座封闸阀:手动、法兰连接、明杆楔式弹性闸板,阀座密封面材料为丁腈橡胶铜合金,公称压力 PN10~PN16,阀体材料为球墨铸铁的弹性座封闸阀。

产品性能参数

Z40X-10、Z40X-16 型弹性座封闸阀主要性能参数

型号

PN

工作压力/MPa

适用温度/℃

适用介质

Z40X-10

10

1.0

≤80

清水、污水、油、气

Z40X-16

16

1.6

产品零部件材料

Z40X-10、Z40X-16 型弹性座封闸阀零部件材料



型号

材料



阀体、阀盖

弹簧阀杆

密封面

填料



Z40X-10

球墨铸铁

不锈钢

丁腈橡胶铜合金

丁腈橡胶



Z40X-16



产品外形及结构尺寸

Z40X-10、Z40X-16 型弹性座封闸阀主要外形及结构尺寸(mm)

DN

L/mm

D/mm

D1

z×Φd

B/mm

H/mm

mm

in

PN10

PN16

PN10

PN16

50

2

178

165

125

4×Φ19

19

340

65

2.5

190

185

145

4×Φ19

19

370

80

3

203

200

160

8×Φ19

19

410

100

4

229

220

180

8×Φ19

19

450

125

5

254

250

210

8×Φ19

19

480

150

6

267

285

240

8×Φ23

19

550

200

8

292

340

295

8×Φ23

12×Φ23

20

630

250

10

330

405

350

355

12×Φ23

12×Φ28

22

750

300

12

356

460

400

410

12×Φ23

12×Φ28

24.5

820

350

14

381

520

460

470

12×Φ23

12×Φ28

26.5

980

400

16

406

580

515

525

16×Φ28

16×Φ31

28

1010

450

18

432

640

565

585

20×Φ28

20×Φ31

30

1270

500

20

457

715

620

650

20×Φ28

20×Φ34

31.5

1270

600

24

508

810

840

725

770

20×Φ31

20×Φ37

36

1390

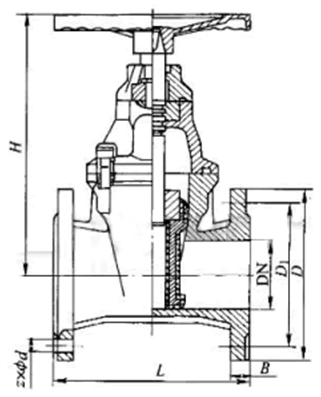

产品外形及结构尺寸示意图
