J41W法兰截止阀

型号:J41W

公称通径:15MM-400MM

使用压力:1.6MPA -6.4MPA

连接方式:法兰连接

形式:手动

主要功能:起开关作用

使用介质:耐腐蚀介质

材质:不锈钢

标准:机械部标准或定做非标

概述

国标截止阀(节流阀)的启闭件是圆柱形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关,一般不用来调节流量,定做时允许作调节和节流。

应用范围

法兰连接国标截止阀适用于公称压力PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上,切断或接通介质。截止阀适用介质为:水、油品、蒸汽、酸性介质等。操作方式有:手动、齿轮传动、电动、气动等。

执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12235 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.4 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7

主要零件材料及性能

体盖扳 阀杆 密封面 垫片(环) 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr STL 本体材料 尼龙 增强柔性石墨 1Crl3/柔性石墨 08软钢
0Cr18Ni9Ti OCr18Ni12Mo2Ti
柔性石墨 增强柔性石墨
SFB-260 SFP-260
≤425 水、蒸汽、油品
WC1 38CrMoAI 25Cr2MoV ≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 硝酸类
ZGCr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200 醋酸类

PN l.6MPa

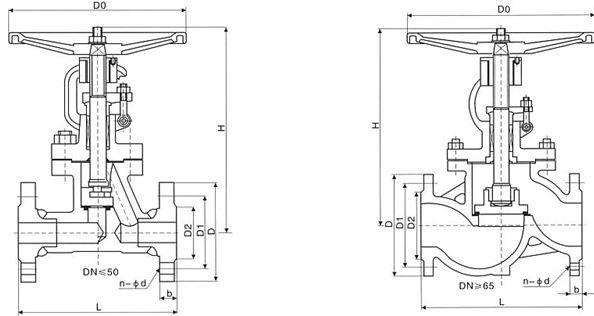

规格主要尺寸

1.6MPa DN L D D1 D2 b n-Φd H D0
凸面法兰 RF
J41H J41Y
J41W J41F
J41N
16C 16P
16R 16I
10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600

PN 2.5MPa

规格主要尺寸

2.5MPa DN L D D1 D2 b n-Φd H D0
凸面法兰 RF
J41H J41Y
J41W J41F
J41N  25C
25P 25R 25I
10 130 90 60 40 16 4-Φ14 198 120
15 130 95 65 45 16 4-Φ14 218 120
20 150 105 75 55 16 4-Φ14 258 140
25 160 115 85 65 16 4-Φ14 275 140
32 180 135 100 78 18 4-Φ18 280 160
40 200 145 110 85 18 4-Φ18 330 180
50 230 160 125 100 20 4-Φ18 350 200
65 290 180 145 125 22 8-Φ18 400 280
80 310 195 160 135 22 8-Φ18 355 280
100 350 230 190 160 24 8-Φ23 415 320
125 400 270 220 188 28 8-Φ25 460 360
150 480 300 250 218 30 8-Φ25 510 450
200 600 360 310 278 34 12-Φ25 710 500
250 622 425 370 332 36 12-Φ30 786 550
300 698 485 430 390 40 16-Φ30 925 600

主要尺寸

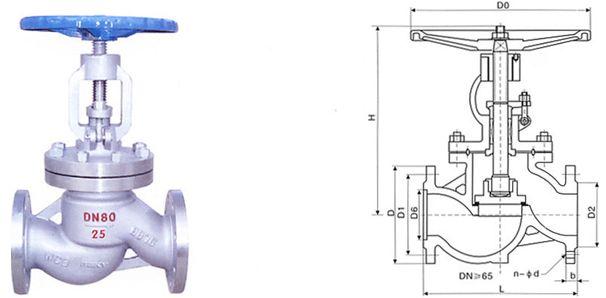

4.0MPa DN L D D1 D2 D6 b n-Φd H D0
凹凸法兰 MFM
J41H J41Y J41W J41N
40 40P 40R 40I
10 130 90 60 41 35 14 4-Φ14 198 120
15 130 95 65 45 40 16 4-Φ14 233 120
20 150 105 75 55 51 16 4-Φ14 295 140
25 160 115 85 65 58 16 4-Φ14 285 160
32 180 135 100 78 66 18 4-Φ18 302 160
40 200 145 110 85 76 18 4-Φ18 355 200
50 230 160 125 100 88 20 4-Φ18 373 200
65 290 180 145 120 110 22 8-Φ18 408 280
80 310 195 160 135 121 22 8-Φ18 436 280
100 350 230 190 160 150 24 8-Φ23 480 320
125 4001 270 220 188 176 28 8-Φ25 588 360
150 480 300 250 218 204 30 8-Φ25 611 400
200 600 375 320 282 260 38 12-Φ30 720 400
6.4MPa 15 170 105 75 55 40 18 4-14Φ 195 400
凹凸法兰 MFM
J41H J41Y
J41W J41N
64 64P
64R 64I
20 190 125 90 68 51 20 4-Φ18 228 160
25 210 135 100 78 58 22 4-Φ18 275 180
32 230 150 110 82 66 24 4-Φ23 325 200
