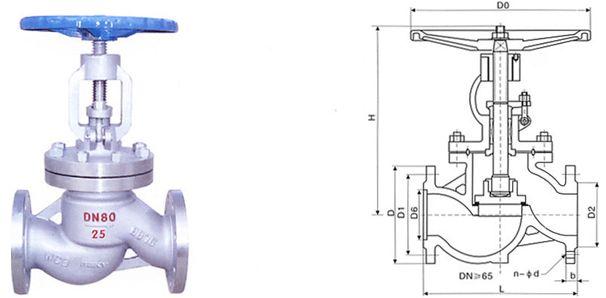

J41W不锈钢法兰截止阀,浙江业控流体设备有限公司-电动阀门,气动阀门,电液动阀门

型号：J41W

公称通径：15MM-400MM

使用压力：1.6MPA -6.4MPA

连接方式：法兰连接

形式：手动

主要功能：起开关作用

使用介质：耐腐蚀介质

材质：不锈钢

标准：机械部标准或定做非标

国标截止阀(节流阀)的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。

法兰连接国标截止阀适用于公称压力PN1.6～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通介质。截止阀适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动、气动等。

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB12235	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

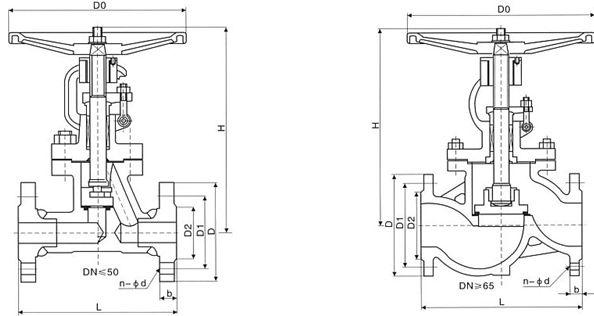

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 25C 25P 25R 25I	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
15	130	95	65	45	40	16	4-Φ14	233	120
20	150	105	75	55	51	16	4-Φ14	295	140
25	160	115	85	65	58	16	4-Φ14	285	160
32	180	135	100	78	66	18	4-Φ18	302	160
40	200	145	110	85	76	18	4-Φ18	355	200
50	230	160	125	100	88	20	4-Φ18	373	200
65	290	180	145	120	110	22	8-Φ18	408	280
80	310	195	160	135	121	22	8-Φ18	436	280
100	350	230	190	160	150	24	8-Φ23	480	320
125	4001	270	220	188	176	28	8-Φ25	588	360
150	480	300	250	218	204	30	8-Φ25	611	400
200	600	375	320	282	260	38	12-Φ30	720	400
6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
