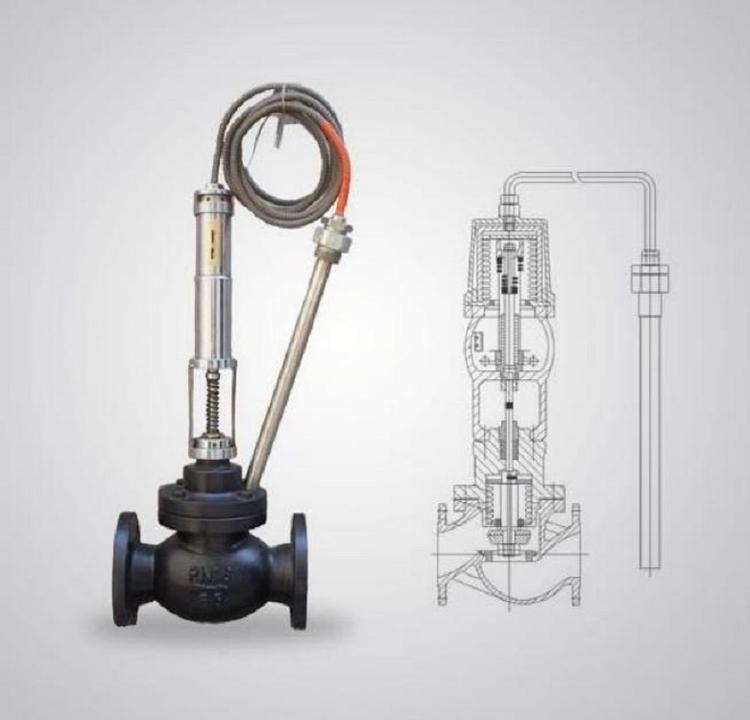

力式温度调节阀 ZZWP
主要由控制阀及温控器组成,是一种无需外来能源而依靠被控介质自身的温度变化进行自动调节的节能产品。主要适用于非腐蚀性气体、蒸汽、热水、油等介质的各种换热器中的温度自动控制,广泛应用在城市供热、供暖系统及石化、印染、制药、锅炉等工业部门。
自力式温控阀,自力式温度调节阀主要零件材料:
阀 体:ZG230—450、ZGCr18Ni12MoTi、ZG1Cr18Nli9Ti
阀 座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
波纹管套:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
平衡波纹管:1Cr18Ni9Ti
温 包:H62、1Cr18Ni9Ti
毛细管:H62、1Cr18Ni9Ti
接 头:35、1Cr18Ni9Ti

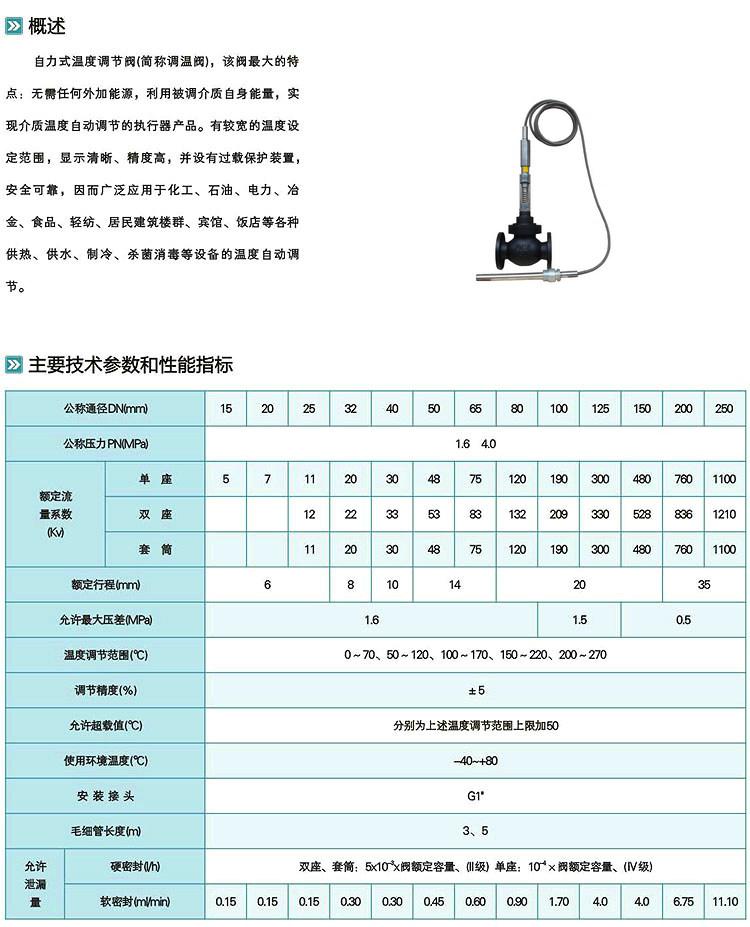

自力式温控阀,自力式温度调节阀--主要参数:
公称通径DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Kv值(m3/h) | 3.4 | 5.5 | 11 | 15 | 19 | 31 | 52 | 78 | 122 | 190 | 300 | 350 |
公称压力 | PN1.6、2.5MPa | |||||||||||
法兰标准 | JB/T79.1-94、79.2-94、GB/T9113等 | |||||||||||
阀体材料 | 铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) | |||||||||||
阀芯材料 | 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) | |||||||||||
温包材料 | 铜镀镍等 | |||||||||||
设定值偏差 | ±2℃ | |||||||||||
温控范围 | 用于生活热水供应:30~100℃; 用于采暖、中央空调:40~90℃; 用于除氧器等生产工艺过程:80~110℃; 用于其它特殊用途:120~180℃ |

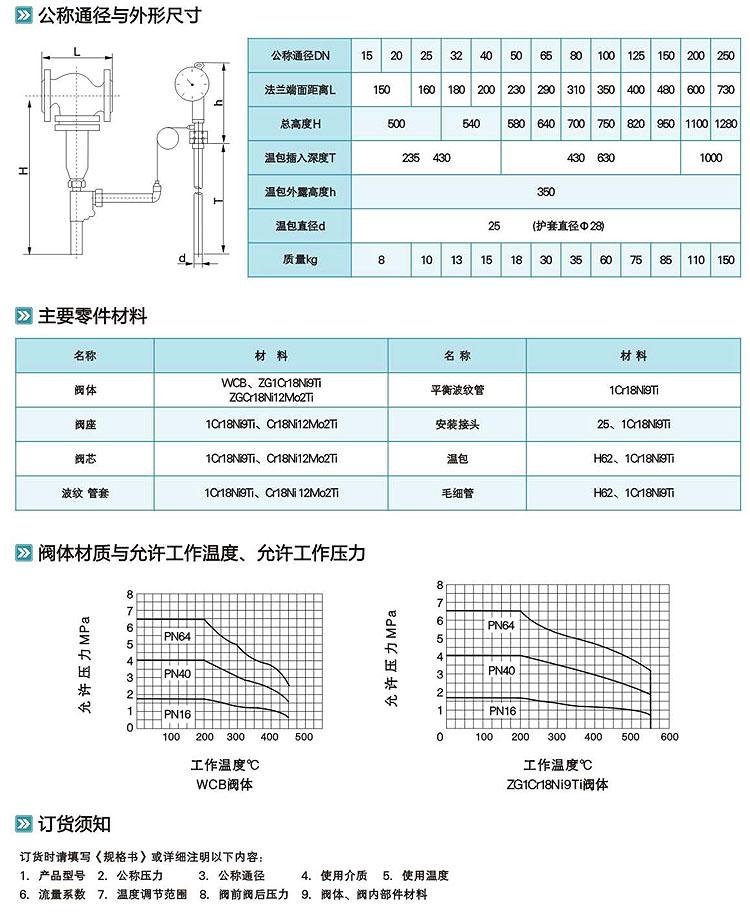

自力式温度调节阀,自力式温控阀参数尺寸图:
