套筒调节阀 ZDLM型 电子式电动套筒调节阀
电子式套筒调节阀,ZDLM型电子式电动套筒调节阀主要技术参数
| 套筒调节机构主要技术参数 | ||||||||||||
| 公称通径DN(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
| 额定流量系数(Kv） | 10 | 25 | 40 | 63 | 100 | 155 | 370 | 580 | 900 | 1300 | ||
| 公称压力Mpa | 1.6、6.4 | |||||||||||
| 行程MM | 16.0 | 25.0 | 40.0 | 60.0 | 100.0 | |||||||
| 动作速度mm/s | 4.2、2.1 | 2.1 | 3.5 | 3.5 | 1.7 | 3.4 | 1.7 | 3.4 | 3.4 | 2.0 | ||
| 配电动执行机构型号 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | |||||||
| 流量特性 | 直线；等百分比 | |||||||||||
| 介质温度℃ | -20～+200（常温）；-40～+450（中温）；-250~-60(低温） | |||||||||||
| 法兰尺寸 | 铸铁法兰按JB78-59; 铸钢法兰按JB79-59 | |||||||||||
| 法兰型式 | 按BJ77-59; 铸铁法兰按光滑式，铸钢法兰按凹式 | |||||||||||
| 阀 体 材 质 | 公 称 压 力 Mpa | 1.6 | 常温：-20～+200℃ HT200 | |||||||||
| 6.4 | 常温：-20～+200℃ ZG270-500 ZG1Cr18Ni9Ti | |||||||||||
| 中温：-40～450℃ ZG270-500 ZG1Cr18Ni9Ti | ||||||||||||
| 低温：-250~-60℃ ZG1Cr18Ni9Ti | ||||||||||||
| 电子式套筒调节阀,ZDLM型电子式电动套筒调节阀执行机构主要技术参数 | ||||
| 型号 | 额定输出力N | 速度mm/s | 电源：AC220V 50HZ 输入信号：DC4-20MA DC1-5V 输出开度信号：DC-20MA 上盖防护等级：相当IP55 隔爆标志：Exd II BT4 | |
| 361LSA-08 | 800 | 4.2 | ||
| 361LSA-20 | 2000 | 2.1 | ||
| 361LSA-30 | 3000 | 3.5 | ||
| 361LSA-50 | 5000 | 1.7 | ||
| 361LSA-60 | 6500 | 2.8 | ||
| 361LXA-08 | 800 | 4.2 | ||
| 361LXA-20 | 2000 | 2.1 | ||
电子式套筒调节阀,ZDLM型电子式电动套筒调节阀主要零部件
| 主要零件材料及推荐温度范围 | |||||||||
| 材料牌号 | 公称压力MPA | 介质工作温度℃ | |||||||
| <120 | <200 | <250 | <300 | <350 | <400 | <425 | <450 | ||
| 工作压力MPA | |||||||||
| HT200 | 1.6 | 1.6 | 1.5 | ||||||
| ZG270-500 | 6.4 | 6.4 | 5.9 | 5.2 | 4.7 | 4.1 | 3.7 | 2.9 | |
| ZG1Cr18Ni9Ti | 6.4 | 6.4 | 4.4 | 4.2 | 4.0 | ||||
电子式套筒调节阀,ZDLM型电子式电动套筒调节阀性能参数
| 性能指标 | ||||
| 项目 | 规定值 | |||
| 基本误差% | ±5.0 | |||
| 回差% | 3.0 | |||
| 死区% | 3.0 | |||
| 始 终 点 偏 差 % | 电开 | 始点 | ±2.5 | |
| 终点 | ±5.0 | |||
| 电关 | 始点 | ±5.0 | ||
| 终点 | ±2.5 | |||
| 额定行程偏差% | ±2.5 | |||
| 泄漏量1/h | 5*10-3*阀的额定容量 | |||
| 允许差压 | ||||||||||
| 公称通径(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 |
| 允许差压（MPa) | <公称压力 | 2.6 | 3.2 | |||||||

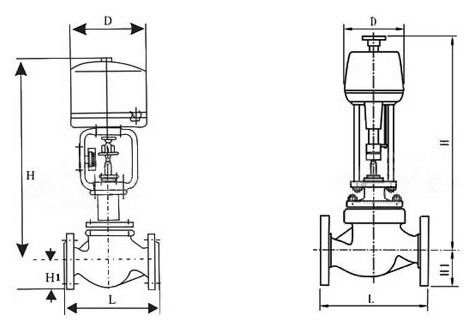

电子式套筒调节阀,ZDLM型电子式电动套筒调节阀外形尺寸
| ZDLM型电动常、中温套筒调节阀外形尺寸表 | ||||||
| 公称通径PN | L | H1 | Hmm | D | ||
| PN MPA | 常温 | 中温 | ||||
| 1.6 | 6.4 | |||||
| 25 | 185 | 200 | 110 | 669 | 822 | 225 |
| 40 | 220 | 235 | 125 | 838 | 991 | 255 |
| 50 | 250 | 265 | 131 | 850 | 1003 | |
| 65 | 275 | 295 | 171 | 967 | 1126 | |
| 80 | 300 | 320 | 189 | 984 | 1152 | |
| 100 | 380 | 400 | 208 | 1026 | 1193 | |
| 150 | 530 | 550 | 275 | 1360 | 1587 | 310 |
| 200 | 640 | 670 | 320 | 1440 | 1667 | |
| 250 | 780 | 810 | 390 | 1649 | 1884 | |
| 300 | 880 | 950 | 450 | 1760 | 1999 | |
| ZDLM型电动低温套筒调节阀外形尺寸表  | |||||||||
| 公称通径PN | D | DN | H1 | 100℃ | 200℃ | 250℃ | |||
| H2 | H | H2 | H | H2 | H | ||||
| 25 | 225 | 290 | 110 | 500 | 1120 | 700 | 1320 | 900 | 1523 |
| 40 | 255 | 330 | 119 | 1317 | 517 | 1717 | |||
| 50 | 360 | 131 | 1329 | 1529 | 1729 | ||||
| 65 | 405 | 171 | 600 | 1460 | 800 | 1660 | 1000 | 1860 | |
| 80 | 430 | 189 | 1478 | 1678 | 1878 | ||||
| 100 | 520 | 208 | 1497 | 1697 | 1897 | ||||
| 150 | 310 | 695 | 275 | 700 | 1855 | 900 | 2055 | 1100 | 2255 |
| 200 | 840 | 320 | 1900 | 2100 | 2300 | ||||
| 250 | 390 | 800 | 1000 | 1200 | |||||
| 300 | 450 | ||||||||
