气动套筒调节阀
调节机构主要技术参数 | ||||||||||||||||
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||
额定流量 系数KV | 直径 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | |
等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | ||
公称压力MPA | 0.6,1.6;4.0;6.4 | |||||||||||||||
流量特性 | 直线、等百分比 | |||||||||||||||
介质温度℃ | -20~200(常温);-40~450(中温) | |||||||||||||||
法兰尺寸 | 铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59 | |||||||||||||||
法兰型式 | 法兰密封面型式按JB77-59,其中铸铁法兰按光滑式,铸钢法兰按凹式 | |||||||||||||||
阀体材质 | PN | 0.6,1.6 | HT200 | |||||||||||||
MAP | 4.0,6.4 | ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti | ||||||||||||||
上阀盖型式 | 普通式(常温式);热片式(中温式) | |||||||||||||||
可调比 | 50:1 |
执行机构主要技术参数 | |||||||||||
型号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | |||||||
有效面积CM2 | 350 | 350 | 560 | 900 | |||||||
行程MM | 16 | 25 | 40 | 60 | |||||||
弹簧范围MPA | 0.02~0.10;0.04~0.20;0.08 0.24;0.02~0.60;0.06~0.10 |
气动套筒调节阀主要零部件
主要零件材料及推荐使用温度范围 | ||
零件名称 | 零件材料 | 温度范围 |
阀体 | HT200 | -20~+200 |
ZG270-500 | -40~+400 | |
上阀盖 | ZG1CR18Ni9Ti | -250~+550 |
ZG0Cr18Ni12MO2Ti | -40~+600 | |
阀芯、阀座、波纹管 | 1CR18Ni9 | -250~+550 |
0Cr18Ni12MO2Ti | -250~+550 | |
填料 | F4 | -40~+200 |
膜片 | NBR夹增涤沦物 | |
压缩弹簧 | 60Si12Mn | |
膜盖 | A3 |
许用介质压力和工作温度关系 | ||||||||||
阀体材料 | 公称压力 MPA | 介质工作温度℃ | ||||||||
<120 | <200 | <250 | <300 | <350 | <400 | <425 | <435 | <450 | ||
工作压力MPA | ||||||||||
HT200 | 0.6 | 0.6 | 0.55 | 0.5 | ||||||
1.6 | 1.6 | 1.5 | 1.4 | |||||||
ZG270-500 | 0.6 | 0.6 | 0.56 | 0.5 | 0.45 | 0.4 | 0.36 | 0.32 | 0.3 | |
ZG1CR18Ni9Ti | 1.6 | 1.6 | 1.4 | 1.25 | 1.1 | 1 | 0.9 | 0.8 | 0.75 | |
ZG0Cr18Ni12MO2Ti | 4 | 4 | 3.6 | 3.2 | 2.8 | 2.5 | 2.2 | 2 | 1.9 | |
6.4 | 6.4 | 5.6 | 5 | 4.5 | 4 | 3.6 | 3.2 | 3 |
主要技术性能指标 | ||
项目 | 指标值 | |
基本误差% | 不带定位器 | ±5.0 |
带定位器 | ±1.0 | |
回差% | 不带定位器 | 3.0 |
带定位器 | 1.0 | |
死区% | 不带定位器 | 3.0 |
带定位器 | 0.4 | |
额定行程偏差% | ±2.5 |
项目 | 指标值 | |||
始 终 点 偏 差 % | 气关 | 不带定位器 | 始点 | ±5.0 |
终点 | ±2.5 | |||
带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | |||
气开 | 不带定位器 | 始点 | ±2.5 | |
终点 | ±5.0 | |||
带定位器 | 始点 | ±1.0 | ||
终点 | ±1.0 | |||
允计泄漏量1/h | 单座式 | 1*10-4*阀定额定容量 | ||
单座式 | 1*10-3*阀定额定容量 |
允许压差 | |||||||||||||
类别 | 单座式 | 套筒式 | |||||||||||
弹簧范围MPA | 0.2~0.10 | 0.04-0.2 | 0.2~0.10 | 0.04-0.2 | |||||||||
气源压力MPA | 0.14 | 0.25 | 0.4 | 0.14 | 0.25 | 0.4 | |||||||
公称直径 | 阀座直径 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 | 气关 | 气开 |
20 | 10 | 6.4 | 4.46 | 6.4 | 6.4 | 6.4 | 6.4 | ||||||
12 | 6.4 | 3.09 | 6.4 | 6.4 | 6.4 | 6.4 | |||||||
15 | 5.94 | 1.98 | 6.4 | 5.94 | 6.4 | 6.4 | |||||||
20 | 3.34 | 1.11 | 6.4 | 3.34 | 6.4 | 6.4 | |||||||
25 | 25 | 2.14 | 0.71 | 6.4 | 2.14 | 6.4 | 4.99 | 3 | 1.5 | 6.4 | 4.5 | 6.4 | 6.4 |
40 | 32 | 1.31 | 0.44 | 6.09 | 1.37 | 6.4 | 3.05 | 2.25 | 1.13 | 6.4 | 3.38 | 6.4 | 6.4 |
40 | 0.84 | 0.28 | 3.9 | 0.84 | 5.26 | 1.95 | |||||||
50 | 50 | 0.53 | 0.18 | 2.5 | 0.53 | 3.39 | 1.25 | 1.95 | 1.18 | 6.4 | 3.54 | 6.4 | 6.4 |
65 | 65 | 0.51 | 0.17 | 2.36 | 0.51 | 3.21 | 1.18 | 2.36 | 1.02 | 6.4 | 3.06 | 6.4 | 6.4 |
80 | 80 | 0.33 | 0.11 | 1.56 | 0.33 | 2.12 | 0.78 | 2.04 | 0.84 | 6.4 | 2.51 | 6.4 | 5.85 |
100 | 100 | 0.21 | 0.07 | 1 | 0.21 | 1.35 | 0.5 | 1.67 | 6.4 | 6.4 | |||
150 | 125 | 0.22 | 0.07 | 1.02 | 0.22 | 1.39 | 0.51 | 1.41 | 0.71 | 6.4 | 2.12 | 6.4 | 4.94 |
150 | 0.15 | 0.05 | 0.71 | 0.15 | 0.97 | 0.35 | |||||||
200 | 200 | 0.08 | 0.028 | 0.4 | 0.08 | 0.54 | 0.2 | 1.41 | 0.57 | 6.4 | 1.71 | 6.4 | 4 |

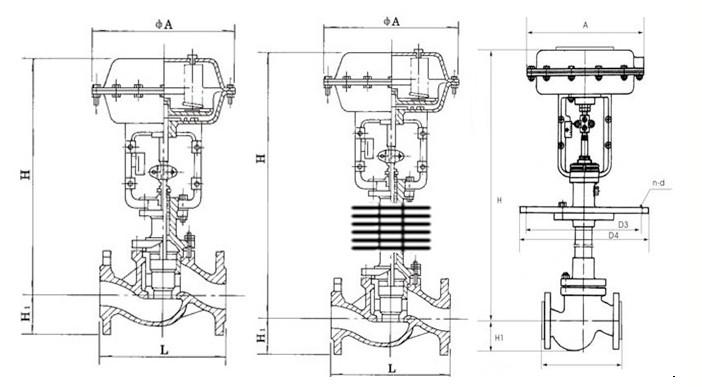

气动套筒调节阀外形尺寸
外形尺寸 | ||||||||||
公称通径 | D | L | H | H1 | ||||||
PN6 PN16 | PN40 | PN64 | 常温 | 中温 | PN6 | PN16 | PN40 | PN64 | ||
20 | 285 | 187 | 194 | 206 | 640 | 790 | 45 | 52.5 | 52.5 | 62.5 |
25 | 184 | 197 | 210 | 640 | 790 | 50 | 57.5 | 57.5 | 67.5 | |
40 | 222 | 235 | 251 | 730 | 895 | 65 | 72.5 | 72.5 | 82.5 | |
50 | 254 | 267 | 286 | 740 | 910 | 70 | 80 | 80 | 87.5 | |
65 | 360 | 276 | 292 | 311 | 885 | 1065 | 80 | 90 | 90 | 100 |
80 | 298 | 317 | 337 | 900 | 1085 | 92.5 | 97.5 | 97.5 | 105 | |
100 | 352 | 368 | 394 | 945 | 1155 | 102.5 | 107.5 | 115 | 125 | |
150 | 470 | 451 | 473 | 508 | 1245 | 1395 | 130 | 140 | 150 | 170 |
200 | 600 | 600 | 650 | 1560 | 1820 | 157.5 | 167.5 | 187.6 | 202.5 |
