产品名称: | 直接作用压力调节阀 | 产品型号: | ZMHN |
驱动方式: | 自动 | 连接形式: | 法兰 |
结构形式: | 重锤式 | 密封结构: | 密封垫 |
压力范围: | PN1.6—6.4Mpa | 公称通径: | DN25-200 |
常用材质: | 碳钢,不锈钢等 | 铭牌: | 工奈品牌 |
直接作用压力调节阀,ZMHN重锤式压力调节阀是一种最老式的笨重的自力式阀结构。它利用阀前后压力差作为信号源,并通过可设定的重锤重力进行调节控制,不需要外加能源,可应用于稳压要求不高的场合。
优化考虑
直接作用压力调节阀,ZMHN重锤式压力调节阀工作原理
(1)作阀后压力调节阀时的工作原理:
阀后式直接作用压力调节的调节信号,由阀后管道内取得,它随着作用在膜室上被调压力的增加,在克服了重锤所产生的力后,阀芯向下移动,逐渐与阀座闭合,使流通截面减小,直到阀后压力等于给定值为止;反之,随着作用在膜室上被调压力的减小,阀芯向上运动,流通截面增加,直到被调压力等于给定值为止。
(2)作阀前压力调节阀时的工作原理:
阀前式直接作用压力调节阀的调节信号,由阀前管道内取得,它随着作用在膜室上被调压力的增加,在克服了重锤所产生的力后,阀芯向下移动,逐渐离开阀座,使流通截面增加,直到阀前压力下降到给定值为止;反之,当膜室上压力减小时,重锤所产生的力使阀芯上升,逐渐与阀座闭合,使流通截面减小,直到阀前压力升高到给定值为止。
直接作用压力调节阀,ZMHN重锤式压力调节阀主要技术参数
主要技术参数与性能指标 | ||||||||||
公称通径(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
额定流量系数(Kv) | 12 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 |
流量特性 | 快开 | |||||||||
公称压力PN(MPa) | 1.6,40 | |||||||||
行程L(mm) | 4 | 7 | 10 | 13 | 19 | 28 | ||||
作用方式 | 阀前式,阀后式 | |||||||||
适用温度(℃) | -20~220℃ | |||||||||
泄漏量 | 10-3×阀的额定容量 | |||||||||
设定值偏差 | ±12% |
被调压力调节范围 | |||
压力调节范围(100KPA) | 薄膜装置类型 | 膜盒外径φ(mm) | 重锤重量(KG) |
0.15-0.65 | 4 | 375 | 12 |
0.65-0.85 | 17 | ||
0.85-1.0 | 21 | ||
1.0-2.0 | 2 | 225 | 8 |
2.0-2.5 | 11 | ||
2.5-3.5 | 18 | ||
3.5-5.0 | 30 | ||
5.0-8.0 | 2 | 185 | 17 |
8.0-9.5 | 21 | ||
9.5-13 | 30 |

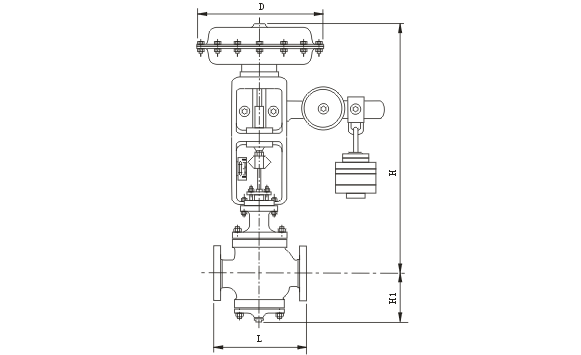

外形尺寸 | |||||
公称通径 | φA | H | H1 | H2 | L |
25 | 185 | 727 | 117 | 297 | 185 |
32 | 733 | 120 | 303 | 200 | |
40 | 772 | 139 | 342 | 220 | |
50 | 225 | 782 | 144 | 352 | 250 |
65 | 877 | 188 | 447 | 275 | |
80 | 375 | 907 | 208 | 477 | 300 |
100 | 931 | 220 | 501 | 350 | |
125 | 1034 | 270 | 604 | 3410 | |
150 | 1059 | 280 | 629 | 450 | |
200 | 1134 | 300 | 704 | 550 |
直接作用压力调节阀,ZMHN重锤式压力调节阀订货须知
订货时请用户提供以下资料:
调节阀名称
公称压力Mpa
公称通径(mm)
额定流量系数(Kv)
固有流量特性
介质名称
工作温度及范围
整机作用方式
压力设定点及调节范围
阀体、阀内件及填料材质
