手动涡轮蝶阀FBGX-10Q由阀体、蝶板、阀杆、驱动装置等部分组成,是一种高质量的软密封阀门。结构简单、扭矩轻、流阻小、耐蚀性好、可靠性高、节省安装空间等特点。所以该阀可广泛适用于自来水系统、污水处理、以及部分石油化工介质管路上,可为管路作截断和调节之用。
手动涡轮蝶阀FBGX-10Q产品说明书资料介绍
手动涡轮蝶阀FBGX-10Q公称通经DN50-DN1200,公称压力PN1.0-1.6MPa,法兰式连接。90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。
产品特点:
1、设计新颖、合理,结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。
结构原理
安装于管道的直径方向,在蝶阀阀体圆柱形通道内,圆盘形蝶板绕着轴线旋转,旋转角度为0°-90°之间,旋转到90°时,阀门则牌全开状态。此阀一般水平安装。手柄蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时唯一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。
执行标准
制造标准:GB/T12238-1989;lS0 10631-1994;BS EN593-1998
法兰标准:GB/T17241.6-1998:IS0 7005-2;BSEN 1092-2002
结构长度标准:GB/T1 2221-1989:lS0 5752-1988;BS EN558-1
检验标准:GB/T13927-1992;JB/T9092-1999;S0 5028-1993;BS 6755-l-1986
性能参数
公称通径 | DN | 50~2000 | ||
公称压力 | MPa | 0.6 | 1 | 1.6 |
试验压力 PsMPa | 强度试验 | 0.9 | 1.5 | 2.4 |
密封试验 | O.66 | 1.1 | 1.76 | |
适用介质 | 空气、水、污水、蒸气、煤气、油品等 | |||
驱动形式 | 手动、蜗轮传动、气传动、电传动 |
主要零件的材料:
零件名称 | 材料 |
阀体 | 球墨铸铁、铸钢、合金钢、不锈钢 |
蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 | 各种橡胶、聚四氟乙烯 |
阀杆 | 2Cr13、不锈钢 |
填料 | 0型圈、柔性石墨 |

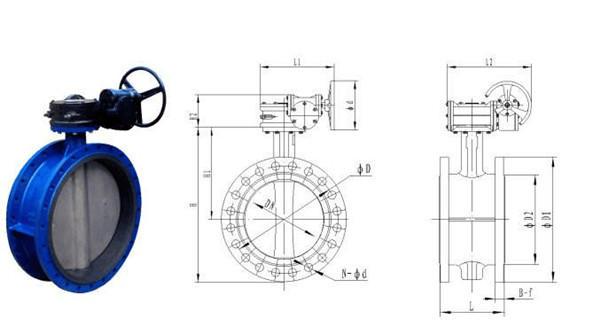

主要连接尺寸
通径 | 主要尺寸 | 0.25MPa~0.6MPa | 1.0MPa | 1.6MPa | |||||||||
mm | inch | L | H | H1 | D | D1 | Z-φd | D | D1 | Z-φd | D | D1 | Z-φd |
80 | 3 | 114 | 115 | 235 | 185 | 150 | 4/18 | 195 | 160 | 4/18 | 195 | 160 | 8/18 |
100 | 4 | 127 | 120 | 240 | 205 | 170 | 4/18 | 215 | 180 | 8/18 | 215 | 180 | 8/18 |
125 | 5 | 140 | 130 | 270 | 235 | 200 | 8/18 | 245 | 210 | 8/18 | 245 | 210 | 8/18 |
150 | 6 | 140 | 150 | 300 | 260 | 225 | 8/18 | 280 | 240 | 8/23 | 280 | 240 | 8/23 |
200 | 8 | 152 | 180 | 300 | 315 | 280 | 8/18 | 335 | 295 | 8/23 | 335 | 295 | 12/23 |
250 | 10 | 250 | 220 | 400 | 370 | 335 | 12/18 | 390 | 350 | 12/23 | 405 | 355 | 12/25 |
300 | 12 | 270 | 250 | 410 | 435 | 95 | 12/23 | 440 | 400 | 12/23 | 460 | 410 | 12/25 |
350 | 14 | 290 | 270 | 460 | 485 | 445 | 12/23 | 500 | 460 | 16-23 | 520 | 470 | 16-25 |
400 | 16 | 310 | 290 | 510 | 435 | 495 | 16-23 | 565 | 515 | 16-25 | 585 | 525 | 16-30 |
450 | 18 | 330 | 320 | 560 | 500 | 550 | 20-23 | 615 | 565 | 20-25 | 640 | 585 | 20-30 |
500 | 20 | 350 | 360 | 590 | 640 | 600 | 20-23 | 670 | 620 | 20-25 | 705 | 650 | 20-34 |
600 | 24 | 390 | 390 | 660 | 755 | 705 | 20-25 | 780 | 725 | 20-30 | 840 | 770 | 20-41 |
700 | 28 | 430 | 460 | 780 | 860 | 810 | 24-25 | 895 | 840 | 24-30 | 910 | 840 | 24-41 |
800 | 32 | 470 | 530 | 850 | 975 | 920 | 24-30 | 1010 | 950 | 24-34 | 1020 | 950 | 24-41 |
900 | 36 | 510 | 570 | 920 | 1075 | 1020 | 24-30 | 1110 | 1050 | 28-34 | 1120 | 1050 | 28-41 |
1000 | 40 | 550 | 630 | 990 | 1175 | 1120 | 28-30 | 1220 | 1160 | 28-34 | 1255 | 1170 | 28-48 |
1200 | 48 | 630 | 750 | 1115 | 1400 | 1340 | 32-34 | 1450 | 1380 | 32-41 | 1485 | 1390 | 32-54 |
1375 | 1320 | 32-30 | |||||||||||
1400 | 56 | 710 | 850 | 1228 | 1620 | 1560 | 36-34 | 1675 | 1590 | 36-48 | |||
1575 | 1520 | 36-40 | |||||||||||
1600 | 64 | 790 | 990 | 1340 | 1820 | 1760 | 40-34 | 1915 | 1820 | 40-54 | |||
1785 | 1730 | 40-30 | |||||||||||
1800 | 72 | 870 | 110 | 1570 | 2045 | 1970 | 44-41 | 2115 | 2020 | 44-54 | |||
1985 | 1930 | 44-30 | |||||||||||
2000 | 80 | 950 | 1170 | 1680 | 2265 | 2180 | 48-48 | 2325 | 2230 | 46-54 | |||
2185 | 2130 | 48-30 |
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在 次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
