产品说明
Q941Y 型PN16~PN63 浮动硬密封电动球阀:电动驱动、法兰连接形式、浮动球直通式,密封形式采用硬密封、阀座密封面材料为硬质合金,公称压力PN16~PN63、公称尺寸DN15~DN200、适用温度为-28~500℃,阀体材料为碳素钢或不锈钢。因采用硬密封(金属密封),此种阀门特别适用于带颗粒性、固物类、浆料等介质及高温高压管线。
Q941Y 型PN16~PN63 浮动硬密封电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式,由DCL 系列精小型电动执行器(也可根据用户要求配置不同型号电子式电动执行机构或气活塞式执行机构)与超短球阀组成。电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA 信号及220V AC 电源即可控制运转。和普通电动球阀相比具有结构紧凑,体积小,重量轻,阀座与端面法兰距离近,物料滞留少,密封性能优越等特点。
产品性能参数
Q941Y 型PN16~PN63 法兰连接浮动硬密封电动球阀主要性能参数 | ||||
型号 | PN | 工作压力/ MPa | 适用温度/ ℃ | 适用介质 |
Q941Y-16C | 16 | 1.6 | -28~425 | 水、蒸汽、油品等 |
Q941Y-25 | 25 | 2.5 | ||
Q941Y-40 | 40 | 4.0 | ||
Q941Y-63 | 63 | 6.3 | ||
Q941Y-16P | 16 | 1.6 | -28~500 | 硝酸等腐蚀性介质 |
Q941Y-25P | 25 | 2.5 | ||
Q941Y-40P | 40 | 4.0 | ||
Q941Y-63P | 63 | 6.3 | ||
Q941Y-16R | 16 | 1.6 | ||
Q941Y-25R | 25 | 2.5 | ||
Q941Y-40R | 40 | 4.0 | ||
Q941Y-63R | 63 | 6.3 |
产品零部件材料
Q941Y 型PN16~PN63 法兰连接浮动硬密封电动球阀零部件材料 | |||||
型号 | 材料 |
| |||
阀体 | 球体、阀杆 | 密封圈 | 填料、垫圈 |
| |
Q941Y-16C | WCB | 2Cr13 | 特种硬化材料 | 柔性石墨环、柔性石墨缠绕垫 |
|
Q941Y-25 |
| ||||
Q941Y-40 |
| ||||
Q941Y-63 |
| ||||
Q941Y-16P | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| ||
Q941Y-25P |
| ||||
Q941Y-40P |
| ||||
Q941Y-63P |
| ||||
Q941Y-16R | CF8 (304) | 0Cr18Ni9 (304) |
| ||
Q941Y-25R |
| ||||
Q941Y-40R |
| ||||
Q941Y-63R |
|
产品外形及结构尺寸
Q941Y 型(PN16) 型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm) | ||||||
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 14 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 14 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 14 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 16 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 16 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 16 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 18 | 4×ø18 |
80 | 250 | 195 | 160 | 135 | 20 | 8×ø18 |
100 | 280 | 215 | 180 | 155 | 20 | 8×ø18 |
125 | 320 | 245 | 210 | 185 | 22 | 8×ø18 |
150 | 360 | 280 | 240 | 210 | 24 | 8×ø23 |
200 | 400 | 335 | 295 | 265 | 26 | 12×ø23 |
Q941Y 型(PN25) 型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm) | ||||||
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
32 | 165 | 135 | 100 | 78 | 18 | 4×ø18 |
40 | 180 | 145 | 110 | 85 | 18 | 4×ø18 |
50 | 200 | 160 | 125 | 100 | 20 | 4×ø18 |
65 | 220 | 180 | 145 | 120 | 22 | 8×ø18 |
80 | 250 | 195 | 160 | 135 | 22 | 8×ø18 |
100 | 280 | 230 | 190 | 160 | 24 | 8×ø23 |
125 | 320 | 270 | 220 | 188 | 28 | 8×ø25 |
150 | 360 | 300 | 250 | 218 | 30 | 8×ø25 |
200 | 400 | 360 | 310 | 278 | 34 | 12×ø25 |
Q941Y 型(PN40) 型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm) | ||||||
DN | L | D | D1 | D2 | b | z×ød |
15 | 130 | 95 | 65 | 45 | 16 | 4×ø14 |
20 | 140 | 105 | 75 | 55 | 16 | 4×ø14 |
25 | 150 | 115 | 85 | 65 | 16 | 4×ø14 |
32 | 180 | 135 | 100 | 78 | 18 | 4×ø18 |
40 | 200 | 145 | 110 | 85 | 18 | 4×ø18 |
50 | 220 | 160 | 125 | 100 | 20 | 4×ø18 |
65 | 250 | 180 | 145 | 120 | 22 | 8×ø18 |
80 | 280 | 195 | 160 | 135 | 22 | 8×ø18 |
100 | 320 | 230 | 190 | 160 | 24 | 8×ø23 |
125 | 400 | 270 | 220 | 188 | 28 | 8×ø25 |
150 | 400 | 300 | 250 | 218 | 30 | 8×ø25 |
200 | 502 | 375 | 320 | 282 | 38 | 12×ø30 |
Q941Y 型(PN63) 型法兰连接浮动硬密封电动球阀外形及结构尺寸(mm) | ||||||
DN | L | D | D1 | D2 | b | z×ød |
15 | 140 | 105 | 75 | 55 | 18 | 4×ø14 |
20 | 152 | 125 | 90 | 68 | 20 | 4×ø18 |
25 | 180 | 135 | 100 | 78 | 22 | 4×ø18 |
32 | 200 | 150 | 110 | 82 | 24 | 4×ø23 |
40 | 220 | 165 | 125 | 95 | 24 | 4×ø23 |
50 | 250 | 175 | 135 | 105 | 26 | 4×ø23 |
65 | 280 | 200 | 160 | 130 | 28 | 8×ø23 |
80 | 320 | 210 | 170 | 140 | 30 | 8×ø23 |
100 | 360 | 250 | 200 | 168 | 32 | 8×ø25 |
125 | 381 | 295 | 240 | 202 | 36 | 8×ø34 |
150 | 403 | 340 | 280 | 240 | 38 | 12×ø34 |

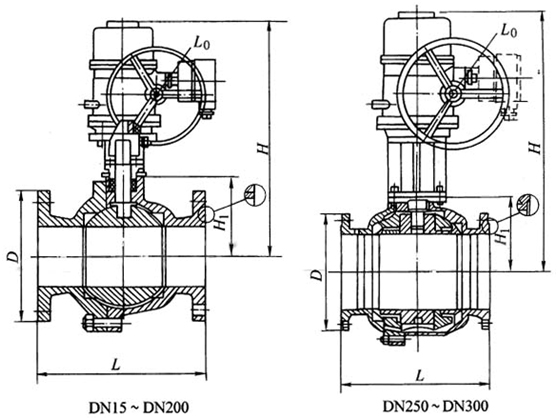

产品外形及结构尺寸示意图
