产品说明
Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
产品性能参数
| Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀主要性能参数 | ||||
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| Q341F-16C | 16 | 1.6 | ≤180 | 水、气、油 |
| Q341F-25 | 25 | 2.5 | ||
| Q341F-40 | 40 | 4.0 | ||
| Q341Y-16C | 16 | 1.6 | ≤425 | 水、气、油含颗粒介质 |
| Q341Y-25 | 25 | 2.5 | ||
| Q341Y-40 | 40 | 4.0 | ||
| Q341F-16P | 16 | 1.6 | ≤180 | 硝酸类 |
| Q341F-25P | 25 | 2.5 | ||
| Q341F-40P | 40 | 4.0 | ||
| Q341Y-16P | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
| Q341Y-25P | 25 | 2.5 | ||
| Q341Y-40P | 40 | 4.0 | ||
| Q341F-16R | 16 | 1.6 | ≤180 | 硝酸类 |
| Q341F-25R | 25 | 2.5 | ||
| Q341F-40R | 40 | 4.0 | ||
| Q341Y-16R | 16 | 1.6 | ≤450 | 水、气、油含颗粒介质 |
| Q341Y-25R | 25 | 2.5 | ||
| Q341Y-40R | 40 | 4.0 | ||
产品零部件材料
| Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀零部件材料 | |||||
| 型号 | 材料 |
| |||
| 阀体 | 阀杆 | 密封面 | 填料 |
| |
| Q341F-16C | WCB | 2Cr13 | PTFE、增强PTFE | PTFE |
|
| Q341F-25 |
| ||||
| Q341F-40 |
| ||||
| Q341Y-16C | 金属堆焊钴基 | 柔性石墨 |
| ||
| Q341Y-25 |
| ||||
| Q341Y-40 |
| ||||
| Q341F-16P | CF8 | 304 | PTFE、增强PTFE | PTFE |
|
| Q341F-25P |
| ||||
| Q341F-40P |
| ||||
| Q341Y-16P | 金属堆焊钴基 | 柔性石墨 |
| ||
| Q341Y-25P |
| ||||
| Q341Y-40P |
| ||||
| Q341F-16R | CF8M | 316 | PTFE、增强PTFE | PTFE |
|
| Q341F-25R |
| ||||
| Q341F-40R |
| ||||
| Q341Y-16R | 金属堆焊钴基 | 柔性石墨 |
| ||
| Q341Y-25R |
| ||||
| Q341Y-40R |
| ||||
产品外形及结构尺寸
| Q341F、Q341Y 型PN16 蜗杆传动球阀主要外形及结构尺寸（mm） | ||||
| DN | L | D | H | 重量/kg |
| 125 | 320 | 245 | 542 | 110 |
| 150 | 360 | 280 | 572 | 130 |
| 200 | 457 | 335 | 638 | 200 |
| 250 | 533 | 405 | 828 | 245 |
| 300 | 610 | 460 | 948 | 500 |
| Q341F、Q341Y 型PN25 蜗杆传动球阀主要外形及结构尺寸（mm） | ||||
| DN | L | D | H | 重量/kg |
| 100 | 305 | 230 | 528 | 90 |
| 125 | 381 | 270 | 547 | 130 |
| 150 | 403 | 300 | 592 | 170 |
| 200 | 419 | 360 | 791 | 250 |
| 250 | 568 | 425 | 926 | 385 |
| 300 | 648 | 485 | 948 | 625 |
| Q341F、Q341Y 型PN40 蜗杆传动球阀主要外形及结构尺寸（mm） | ||||
| DN | L | D | H | 重量/kg |
| 100 | 305 | 230 | 528 | 95 |
| 125 | 381 | 270 | 547 | 135 |
| 150 | 403 | 300 | 592 | 175 |
| 200 | 419 | 375 | 791 | 265 |
| 250 | 568 | 445 | 926 | 524 |
| 300 | 648 | 510 | 948 | 665 |

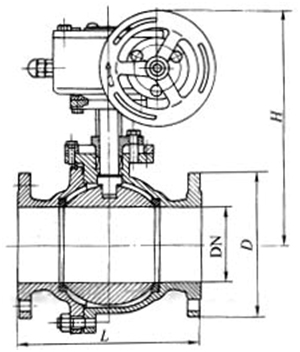

产品外形及结构尺寸示意图
