D341X 衬胶法兰蝶阀

衬胶蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座 之间的旋转基面加氟橡胶来控制;保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送，有严重腐蚀性介质的使用场合，如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

衬胶蝶阀特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点

技术参数


设计与制造	GB/T 12238
结构长度	GB/T 12221
法兰连接	HG/T 20592
检验与试验	GB/T 13927



主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、碳钢包覆氟塑料、不锈钢双相不锈钢板1.4529、C276
阀座	天然橡胶、三元乙丙、橡胶
阀杆	不锈钢、2Cr13、304

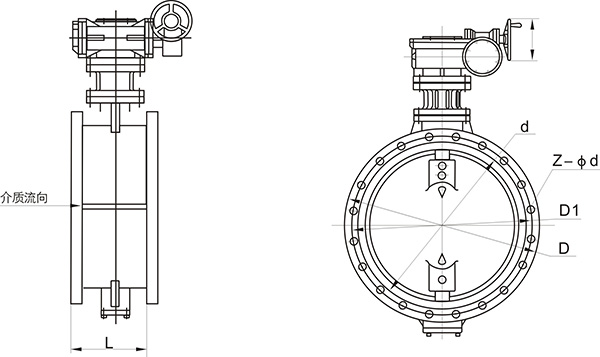

图纸：





HG/T 20952 PN10 （单位：mm）

DN	L	1.0MPa			1.6MPa			Wt(kg)
		D	D1	Z－φd	D	D1	Z－φd
50	108	165	125	4-18	165	125	4-18	8
65	112	185	145	4-18	185	145	4-18	11.5
80	114	200	160	8-18	200	160	8-18	12.5
100	127	220	180	8-18	220	180	8-18	23
125	140	250	210	8-18	250	210	8-18	41
150	140	285	240	8-22	285	240	8-22	47
200	152	340	295	8-22	340	295	12-22	61
250	165	395	350	12-22	405	355	12-26	74
300	178	445	400	12-22	460	410	12-26	103
350	190	505	460	16-22	520	470	16-26	120
400	216	565	515	16-26	580	525	16-30	217
450	222	615	565	20-26	640	585	20-30	242
500	229	670	620	20-26	710	650	20-33	279
600	267	780	725	20-30	840	770	20-36	396
700	292	895	840	24-30	910	840	24-36	424
800	318	1015	950	24-33	1025	950	24-39	552
